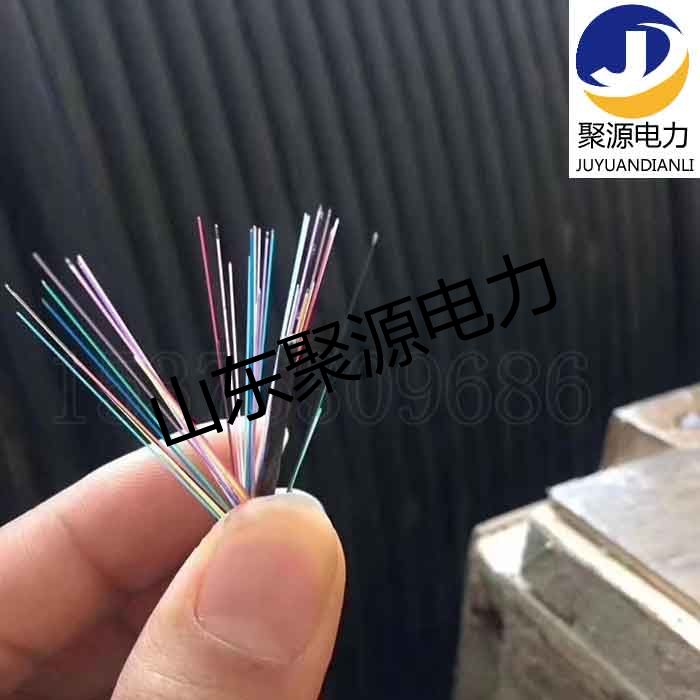

ADSS光缆也称全介质自承光缆，俗称电力光缆。为非金属结构，主要是以芳纶起抗拉作用。一般应用在110KV下的电路，分PE护套和AT护套两种
全介质自承式是指光缆自身加强构件能承受自重及外界负荷，必须要有配套的挂件将光缆固定在杆塔上，ADSS光缆有三个关键技术：光机械设计、悬挂点的确定和配套工具的选择与安装。
ADSS光缆是自承式架空光缆，所以它除了必须承受自身重力的长期作用外，还必须能经受住自然环境的洗礼。
1、中心管式结构
光纤以一定的余长置于填充阻水油膏的PBT(或其他合适材料)管中，根据所
需要的抗拉强度绕包合适的纺纶纱，再挤制PE(≤12KV电场强度)或AT(≤20KV
电场强度)护套。
中心管结构易于获得小直径，冰风负载较小;重量也相对较轻，但光纤余长
有限制。
2、层绞式结构
光纤松套管以一定的节距绕制在中心加强件(一般为FRP)上后挤制内护套(在
小张力和小跨距时可省略)，然后根据所需要的抗拉强度绕包合适的纺纶纱，再
挤制PE或AT护套。缆芯可填充油膏，但当ADSS工作在较大跨距并带有较大弧
垂的状况下，由于油膏的阻力较小，缆芯易"滑动"，松套管节距易发生变化。用
合适的方法把松套管固定在中心加强件上和干式缆芯可以克服，但有一定的工
艺难度。
层绞结构易获得安全的光纤余长，虽然直径和重量相对稍大，在中大跨距应
用时较有优势。
ADSS光缆在不同的电力路线采用不同的护套，最常见的ADSS护套有两种:
PE护套和AT护套。
PE护套:普通的聚乙烯护套。用于110KV以下电力线路。
AT护套:抗电痕护套。用于110KV以上电力线路。
L
订货须知:1、光缆型号。2、光缆的使用最大档距。3、光缆的芯数。4、
订货分盘数据。5.电压等级 .
